Criação de Elementos para Planilhamento
A criação correta dos elementos é fundamental para o uso no Planilhador, pois é nesse cadastro que são definidas as variáveis e fórmulas utilizadas nos cálculos.
O cadastro de elementos é totalmente personalizável, permitindo que o usuário crie seus próprios elementos e defina as fórmulas aplicáveis no momento do planilhamento.
Durante a criação, é necessário configurar as fórmulas, definir os parâmetros, elaborar o desenho e estabelecer as variáveis associadas.
Essas informações determinam o comprimento, o peso e a quantidade de arame utilizada no processo de planilhamento.
Nos exemplos a seguir, será demonstrada a criação de um elemento com o Tipo de Elemento = Est_Estribo.
Cálculo de Comprimento

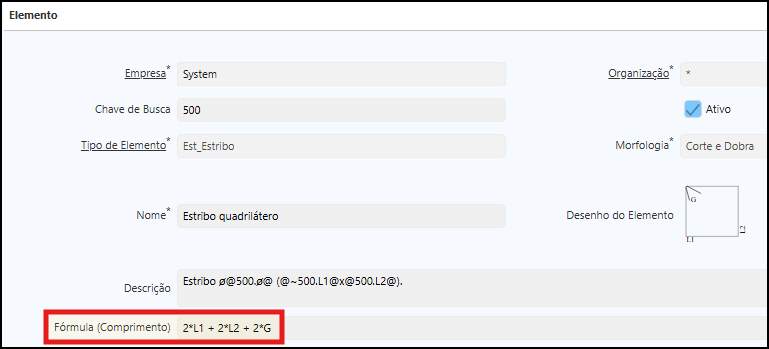

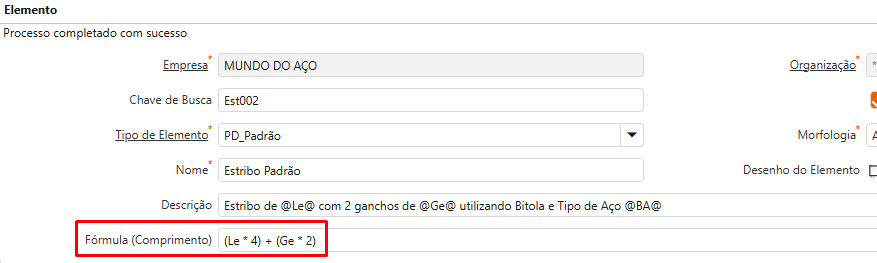

Utilize o campo Fórmula (Comprimento) para inserir a expressão responsável pelo cálculo do comprimento do elemento.
No exemplo abaixo, L1 e L2 representam os lados do estribo e G representa os ganchos.
Exemplo:
2*L1 + 2*L2 + 2*G
Cálculo de Peso

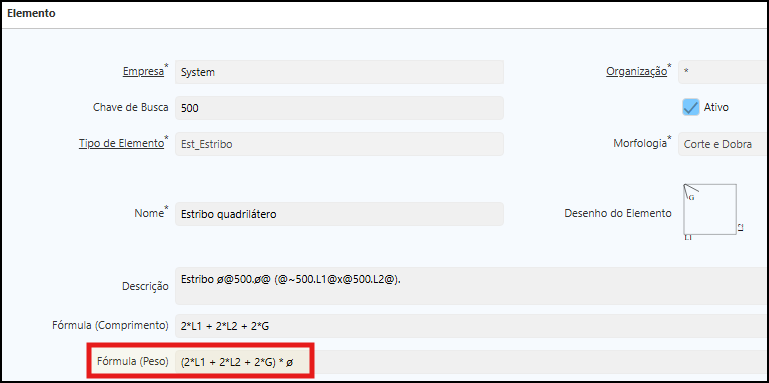

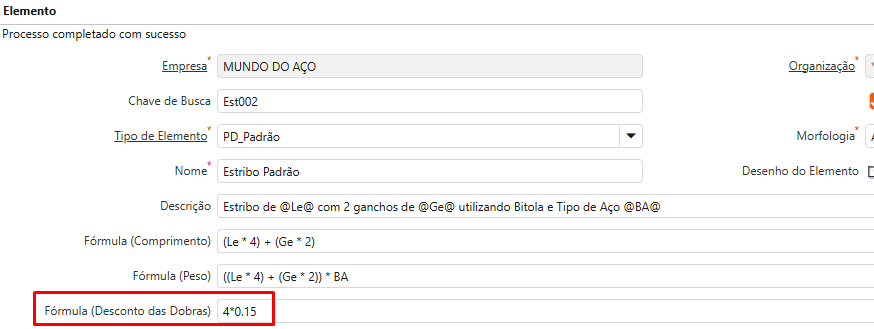

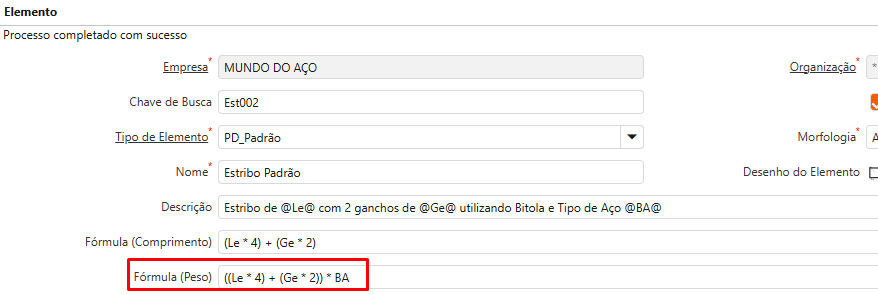

Utilize o campo Fórmula (Peso) para definir a expressão que determina o peso do elemento.
No exemplo abaixo, ø representa a Bitola e Tipo de Aço do Elemento.
Exemplo:
(2*L1 + 2*L2 + 2*G) * ø
Desenho do Elemento

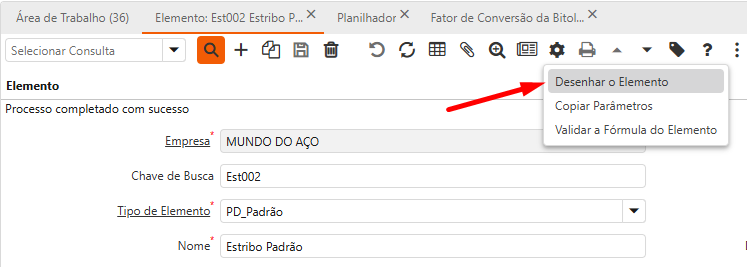

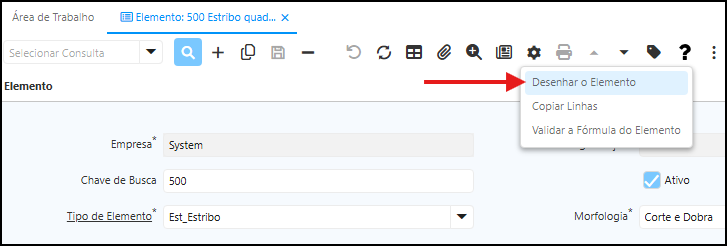

Para desenhar o elemento, clique no ícone de engrenagem e selecione o processo indicado.
Foram implementados atalhos de teclado para agilizar o desenho de elementos. Para consultá-los, acesse: Atalhos do Planilhador

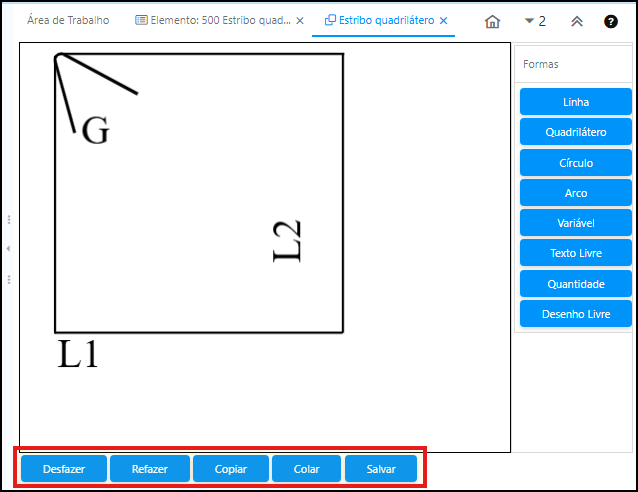

Histórico de Alterações
Permite desfazer ou refazer ações realizadas, além de copiar e colar elementos.
Formas Disponíveis

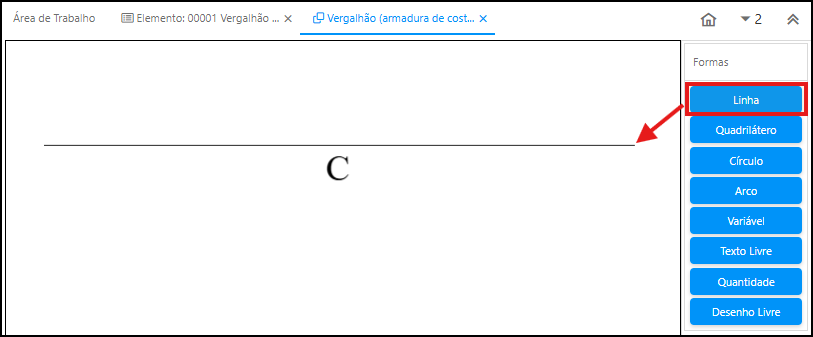

Linha
Permite desenhar segmentos retos entre dois pontos.

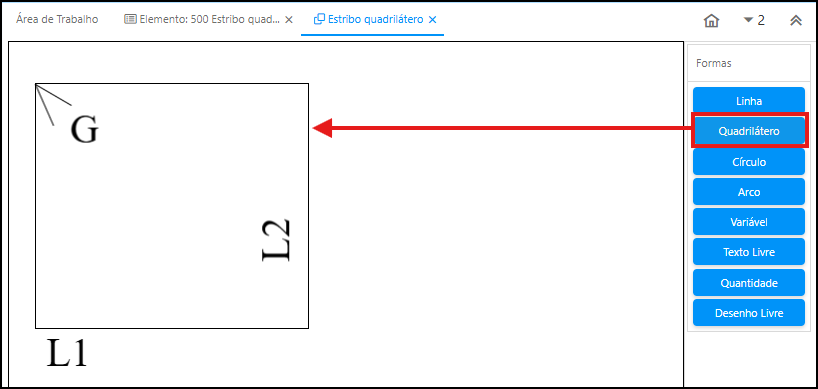

Quadrilátero
Cria retângulos ou quadrados conforme os pontos definidos com o cursor.

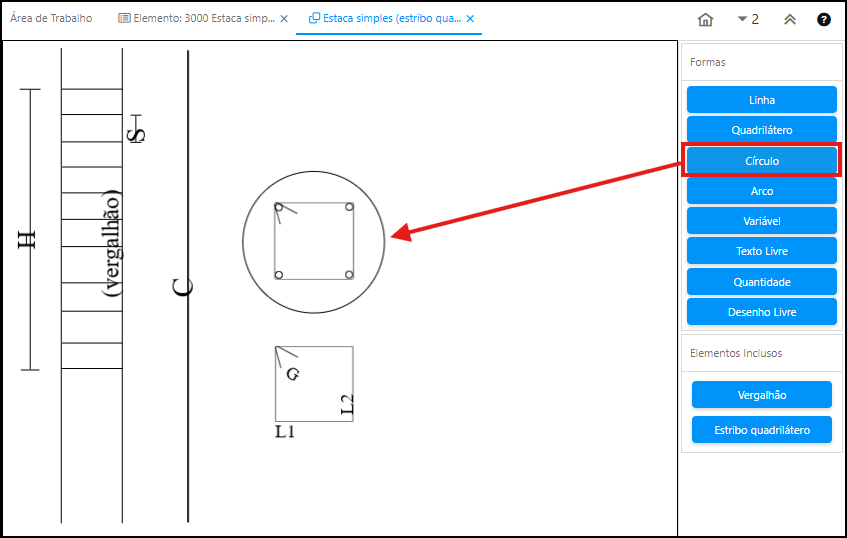

Círculo
Desenha círculos a partir de um clique, mantendo o botão pressionado e arrastando o cursor até atingir o tamanho desejado.

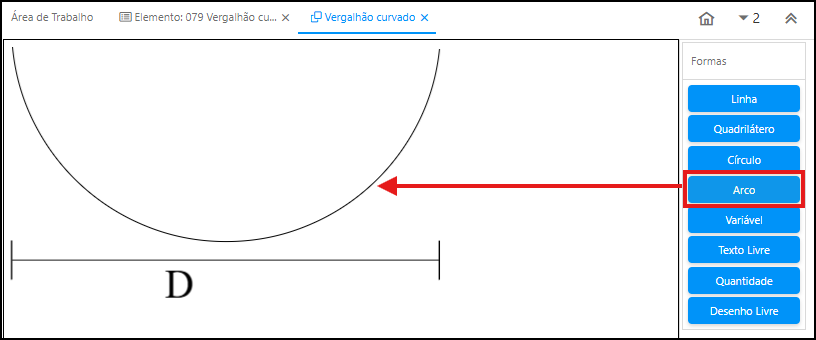

Arco
Desenha arcos por meio de três cliques com o cursor, definindo início, fim e curvatural do arco.

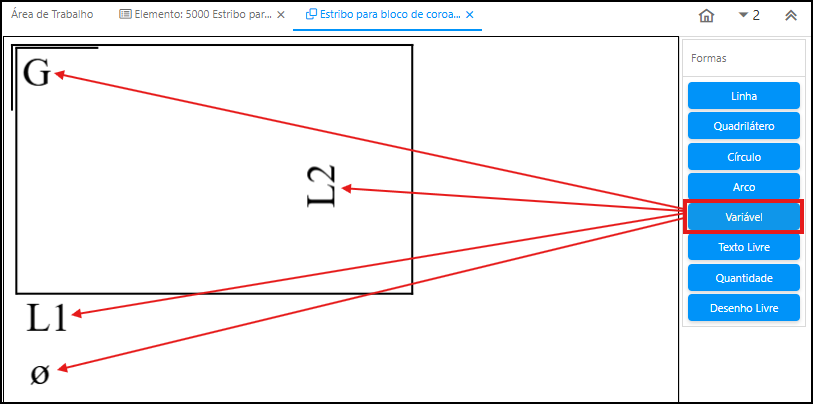

Variável
Associa variáveis geométricas ao desenho além da Bitola e Tipo de Aço. (ex.: L1, L2, G, ø).

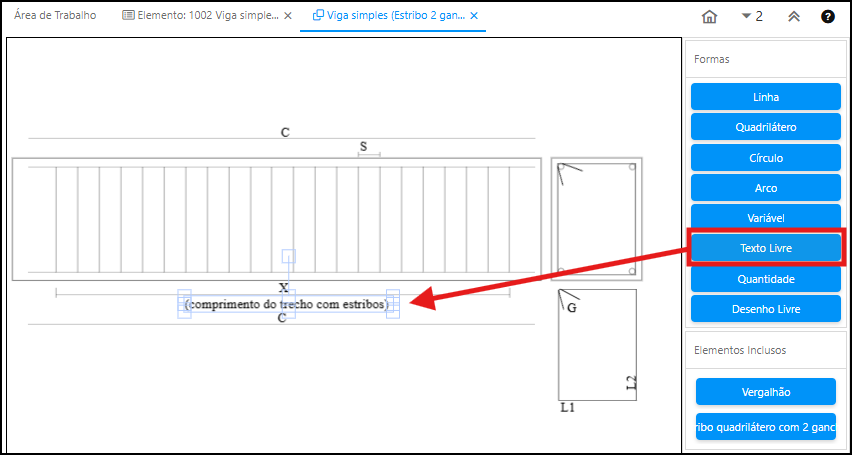

Texto Livre
Permite inserir textos descritivos diretamente no desenho.
Quantidade
Insere uma variável que exibe automaticamente a quantidade do elemento.

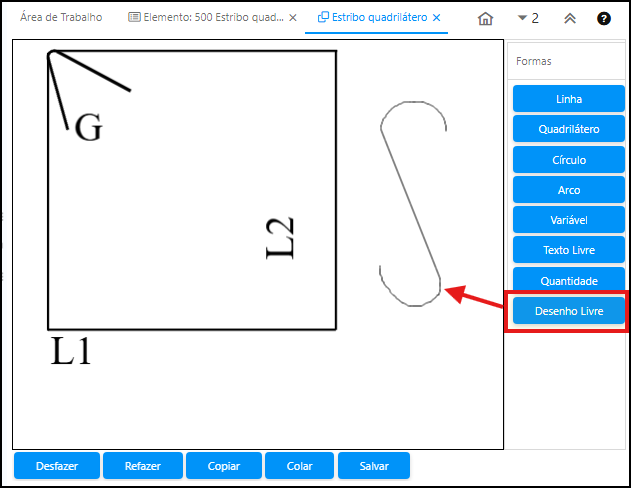

Desenho Livre
Permite desenhar manualmente utilizando o cursor.
Preenchimento de Variáveis
Após concluir o desenho, ao salvar, será exibido um formulário para preenchimento das variáveis utilizadas, indicando o tipo de cada uma (Numérico ou Bitola e Tipo de Aço).
Copiar Parâmetros
A funcionalidade Copiar Parâmetros permite reaproveitar configurações de elementos já existentes, otimizando o processo de criação.
Para utilizá-la, clique no ícone de engrenagem, selecione o processo e, em seguida, escolha o elemento desejado.
Fórmula Válida
Para que o elemento esteja disponível para planilhamento, é necessário que ele esteja válido.
A validação é feita através do processo Validar Fórmula do Elemento, disponível tanto na janela do elemento quanto no menu principal.
- Ao ser executado diretamente no registro, valida apenas o elemento atual;
- Ao ser executado pelo menu, valida todos os elementos cadastrados respeitando o preenchimento dos parâmetros.
Elemento Incluso
Para atender diferentes necessidades, foi implementado o conceito de Elemento Incluso, que permite adicionar elementos filhos dentro de um elemento principal.
Para os elementos que possuem inclusos, os campos de fórmula ficam indisponíveis, sendo utilizadas apenas as fórmulas dos elementos filhos.
Ao adicionar o elemento principal no Planilhador, seus inclusos são automaticamente adicionados com os respectivos parâmetros para preenchimento.
Será possível definir a quantidade, posição, morfologia, variáveis, bitola e tipo de aço, além de adicionar manualmente o produto vinculado ao elemento.
